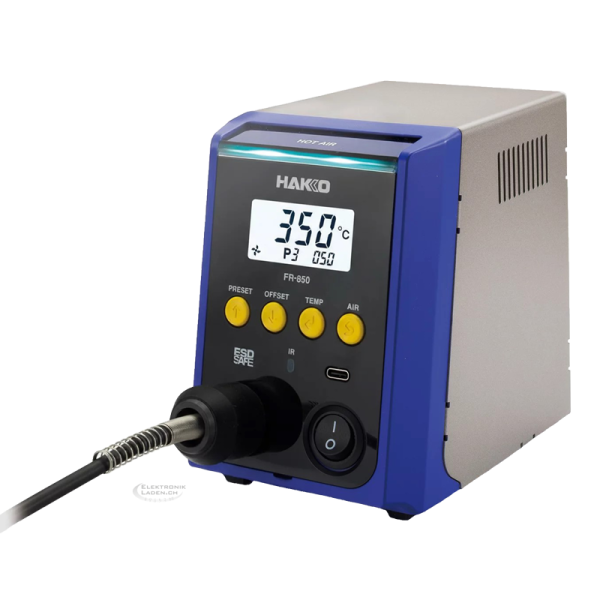

Heissluftstation HAKKO FR-850-32
Lieferzeit
2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen)
0 an Lager
SKU
HAK-0FR-850-32
CHF 680.00
Exkl. 8.1% MwSt. ,
exkl. Versandkosten
- ab 3 zu je CHF 660.00 und Sie sparen 3%
- ab 5 zu je CHF 640.00 und Sie sparen 6%
- ab 10 zu je CHF 610.00 und Sie sparen 10%
Heissluftstation HAKKO FR-850-32
SMD Rework-Station
Präzisions - Heissluftstation für anspruchsvolle, professionelle SMD Nachbearbeitung und Reparaturen.
Der Temperaturbereich von 50 - 600°C sowie sechs verschiedene Düsenformen ermöglichen ein kraftvolles und präzises Entlöten mit Heissluft und sind damit perfekt für die höchsten Anforderungen der modernen Elektronik geeignet.
Mikro-Heissluft für Mikrobauteile mit hoher Wärmekapazität sind ideal für die Bearbeitung empfindlicher, kleinster SMD-Komponenten.
Passende Heissluftdüsen: NA01-Serie
Im Lieferumfang sind keine Düsen enthalten
Übersicht aller Heissluftdüsen NA01-Serie als PDF
HAKKO Datenblatt FR-850 de als PDF
HAKKO Datenblatt FR-850 en als PDF
Bedienungsanleitung als PDF
Heissluftstation HAKKO FR-850-32
SMD Rework-Station
Highlights
● breiter Temperaturbereich von 50 °C bis 600 °C
● Präzise Temperaturregelung
● fein regulierbarer Luftstrom von 1,5 bis 5,0 L/min
● 6 verschiedene Düsenoptionen verfügbar
● Automatische Kühlfunktion
● Aussagekräftige Display-Anzeige
● Schnittstelle zur HAKKO-Steuerungssoftware
● Infrarotkommunikation mit dem HAKKO Lötspitzenthermometer
● Automatische Sleep- und Shutdown-Funktion
Die FR-850 Heissluftstation bietet mit einem Temperaturbereich von 50°C – 600°C eine präzise dosierbare Hesslufttechnik. Dank ihrer präzisen Luftstromsteuerung ist sie die perfekte Wahl für die anspruchsvolle Bearbeitung empfindlicher, kleinster SMD-Komponenten.
Mit der Temperaturregelung in 1°C-Schritten und dem fein regulierbaren Luftstrom von 1,5 bis 5,0 l/min kann für jedes Bauteil und jede Leiterplatte die perfekte Einstellung gefunden werden.
Der schlanke und leichte Heissluft-Lötkolben wurde speziell für ermüdungsfreies Arbeiten konzipiert. Er ist mit der NA01-Düsenserie kompatibel, die gerade sowie abgewinkelte Aufsätze in verschiedenen Grössen bietet. Zur Steuerung der Heissluftfunktion dient eine Taste am Handteil sowie eine breite Multifunktionstaste, sich oben an der Station befindet.
Wer eine neue Heissluftstation für anspruchsvolle Lötarbeiten sucht, profitiert von der HAKKO-Technologie: Sie arbeitet nicht nur präzise, sondern überzeugt auch durch ihre lange Lebensdauer. Mit ihrem gut ablesbaren Display, welches die Temperatur und den Luftstrom in Echtzeit anzeigt, besticht sie zudem durch ihre intuitive Bedienung und ihr benutzerfreundliches Design. Durch die kompakte Bauweise der Station wird wertvoller Platz auf dem Arbeitstisch gespart, wodurch sich die Flexibilität am Arbeitsplatz erhöht.
Das innovative Heizsystem erreicht nicht nur schnell die gewünschte Temperatur, sondern hält diese auch bei wechselnden Belastungen zuverlässig konstant. Die Temperaturmessung erfolgt durch eine fortschrittliche Auto-Offset-Funktion, die eine automatische Kalibrierung und Temperaturkorrektur sicherstellt und somit stets exakte Fertigungsbedingungen gewährleistet.
Eine der herausragenden Eigenschaften der HAKKO FR-850 ist ihre automatische Kühlfunktion. Diese wird aktiviert, sobald das Handstück abgelegt wird. Dadurch wird das Heizelement geschont, dessen Lebensdauer wird verlängert und die Arbeitssicherheit wird erhöht. Die integrierte Auto-Shut-Off-Funktion minimiert den Verschleiss der Komponenten zusätzlich und senkt den Stromverbrauch in Ruhephasen erheblich.
Die Station kann über eine moderne USB-C-Schnittstelle mit der HAKKO Control Software verbunden werden. Über diese Verbindung sind umfangreiche Möglichkeiten zur Protokollierung des Betriebsverlaufs sowie zur präzisen Verwaltung aller Einstellungsparameter gegeben. Professionelle Anwender profitieren von dieser digitalen Integration, da sie eine lückenlose Dokumentation der Lötprozesse ermöglicht und somit insbesondere in qualitätssensitiven Bereichen wertvolle Dienste leistet.
| SKU | HAK-0FR-850-32 |
|---|---|
| Lieferung | nur Schweiz |
| Hersteller | Hakko Corporation |
| Herstellungsland | Japan |
| Lagerbestand | an Lager |
| Lieferzeit | 2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen) |
| Einsatzgebiet | Digitale Heissluftstation für Nachbearbeitung und Reparaturen |
| Schulung | Eine Geräteschulung findet im Rahmen der Grundkurse 'bleifreies Handlöten' in den Schulungsräumen des Lötkompetenz-Zentrum der Metallex AG in Oetwil am See statt. Geräteeinweisungen können aber auch durch unser geschultes Fachpersonal vor Ort (ab 10 Geräten) durchgeführt werden. |
| Garantie | Die Garantie für Neugeräte und neue Zubehörteile beträgt grundsätzlich 12 Monate ab Kaufdatum (Zeitpunkt des Übergangs der Ware zum Kunden). Die ausführlichen Garantiebestimmungen finden Sie in unseren AGB's auf der Webseite. |
| Kundendienst | Der Kundendienst wird in der Schweiz durch geschultes Personal der Firmen METALLEX AG und M. Lauenstein AG gewährleistet. Wir sind über folgende Kommunikationskanäle erreichbar: EMail, Telefon 043 843 33 22 |
| Service, Beratung und Verkauf | METALLEX AG Telefon: +41 (0)43 843 30 20 M. Lauenstein AG Telefon: +41 (0)62 891 67 61
|
| Selbstabholer | Bitte beachten Sie, dass wir für die Bereitstellung Ihrer gekauften Artikel etwas Zeit brauchen. Um unangenehme Wartezeiten zu vermeiden bitten wir Sie, uns vor Abholung Ihrer gekauften Artikel kurz zu kontaktieren, damit die Ware termingerecht bereitgestellt und übergeben werden kann. Sie erreichen uns zu den Bürozeiten an untenstehend aufgeführten Kontaktdaten. Für unsere Kunden, die nach dem Kauf im Webshop die gekauften Artikel direkt abholen möchten, können die Ware an folgender Adresse nach Bereitstellung in Empfang nehmen: www.elektronikladen.ch Telefon: +41 (0)43 843 33 22 |
| Gebrauchte Artikel und Geräte | Sie interessieren sich für gebrauchte Artikel und Geräte? Sie haben gebrauchte Artikel anzubieten/abzugeben? In der Rubrik 'Occasions-Markt' ist vielleicht das passende Gerät oder der gesuchte Artikel zu attraktiven Konditionen erhältlich. Denken Sie bitte daran, in Abwandlung zur normalen Garantieleistung (12 Monate) gilt für Käufe und Verkäufe in dieser Rubrik der Term 'Ver-, Gekauft wie gesehen' (vgl. AGB). Für Abgabeangebote und Kommissionsgeschäfte setzen Sie sich bitte mit uns unter 043 843 33 22 oder E-Mail support@elektronikladen.ch in Verbindung, wir beraten Sie gerne. |
| Angebot und Preisstellung | Die Preisstellung für Verkäufe in der Schweiz erfolgt, soweit nicht anders angegeben, grundsätzlich freibleibend pro Verkaufseinheit und in Schweizer Franken (CHF). Bitte beachten Sie, dass es sich je nach Produkt bei unseren Angeboten um tagesabhängige Preisstellungen handeln kann, welche entsprechenden Wechselkursbedingungen an der Börse unterliegen können. Wir sind bemüht Wechselkurse ohne Zeitverzögerungen in die Preisstellungen einfliessen zu lassen. Dies gilt auch für Produkte, welche in Ihrer Basispreisberechnung den Kursschwankungen der Rohmaterialbörse London Metall Exchange (LME) unterliegen. |
| In eigener Sache | Sie sind auf unserem Webshop gelandet. Wir bedanken uns herzlich für Ihr Interesse und hoffen, dass das Angebot Ihren Wünschen und Vorstellungen entspricht. Bei unseren Bemühungen, www.elektronikladen.ch immer weiter zu entwickeln und allfällige Schwachstellen auszumerzen, sind wir auf Ihre Hilfe angewiesen. |
| Newsletter | Eine Vielzahl von hervorragenden Lieferanten produziert für uns augezeichnete und praxisbewährte Produkte. Die Weiterentwicklung der Produkte zieht immer mehr Informationen nach sich, welche wir Ihnen nicht vorenthalten möchten. |
| Zugangsdaten | Für die Verwaltung Ihrer Zugangsdaten (Kundenlogin mit E-Mail Adresse und Passwort) sind Sie selbst verantwortlich. Ihre Zugangsdaten werden in unserem System vor unerlaubten Zugriffen geschützt und separat verwaltet. |
1x Heissluftstation HAKKO FR-850
1x Heissluftkolben FR-8501 - keine Düsen im Lieferumfang enthalten
1x Heissluftkolbenhalter FH-225
1x USB-Kabel B5385
1x Stromkabel mit Schweizer Stecker
1x Bedienungsanleitung
Lötspitzen-Temperaturmessgerät (FG-100B)
Temperatursensor A1557
Allgemeine Handlötarbeiten mit Rund-Spitzen und Meissel-Spitzen (THT-Löten)
Ein- und Auslöten von elektronischen Bauteilen auf Baugruppen mit meisselförmigen Spitzen
Entlöten mit integrierte Vakuumpumpe und Entlötwerkzeug FR-4103
Löten unter erschwerten Platzverhältnissen auf elektronischen Baugruppen mit abgesetzten, nadelförmigen, abgeflachten, konisch zulaufenden, profilierten und gekröpften Spitzen
Sonderlötungen mit breitem Spitzensortiment
Reparatur-Handlötarbeiten mit tunnelförmigen oder vierseitig geschlossenen Lötspitzen (quad)
Kabelendverzinnung mit Handlötkolben
IC- und QFP-Handlötarbeiten mit Hohlkehlenspitzen (einlöten, Lotbrücken entfernen usw.)
Verzinnen von Bauteilenden mit Meissel- oder Hohlkehlen-Spitzen
Flächenverzinnung von Lotpads auf Leiterplattenoberflächen mit meisselförmigen Spitzen
Allgemeine SMD-Handlötarbeiten mit geformten Lötspitzen (rund, meissel, spitz usw.).
Lötpinzette geeignet für 1005- sowie SOP-Bauteile (190W für kurze Lötzeiten)
Mikro-Lötpinzette für kleine Komponenten wie z.B. 0402-Bauteile (schneller Lötvorgang mit 140W)
Stickstofflöten (N2) wird mit entsprechenden Optionsteilen unterstützt.
Erweiterbar mit:
Stickstoffgenerator FX-780 oder FX-781
Stickstoff-Durchfluss-Messgerät FX-791
Mikro Lötarbeiten wird mit entsprechenden Optionsteilen unterstützt.
Mikro & Stickstoff Lötarbeiten wird mit entsprechenden Optionsteilen unterstützt.
Die richtige Temperatur verhilft zu einem guten Start! Nicht die angezeigte Temperatur des Lötgerätedisplays (bei analogen Geräten Pfeil auf der Temperaturanzeige) ist entscheidend, massgebend für gute Lötergebnisse ist die an der Lötspitze gemessene Hitze.
TIP: Als Faustregel gilt => Liquidus der eingesetzten Legierung plus 120°C max.
Beispiel
SnCu0.7Ni => Liquidus 227°C
SnAg3.8Cu0.7 => Liquidus 217°C
Sn63Pb37 => Liquidus 183°C
'AUCH BEI 400°C FLIESST BLEIFREIES LOT NICHT BESSER!'
ACHTUNG: Bei Composit-Handlötsystemen (HAKKO) nach Möglichkeit die Spitzen nicht mit nassen Schwämmen reinigen. Je nach Spitzengeometrie muss die Temperatur angehoben werden.
Nach Spitzenwechsel Temperatur an der Spitze neu ermitteln (Lötspitzen-Temperaturmessgerät HAKKO FG-100 / HAKKO FG-101). Lötspitzen mit genügend Lot vorverzinnen. Dadurch wird eine entsprechende Wärmebrücke zum Lötpunkt gebildet und die Wärme auf die zu lötenden Punkte optimal übertragen.
Löten ohne Flussmittel ist nicht sinnvoll. Oberflächen oxydieren und können mit einem entsprechenden Flussmittel aufgebrochen und für den Lötprozess oxydfrei gehalten werden (REL0, REM1, bei 2.2% Flussmittelbefüllung im Röhrenlot/Lötdraht, 'no clean'-zertifiziert). Bei stark oxydierten Oberflächen empfiehlt sich die Verwendung eines zusätzlichen Flussmittels (Cobar Flussmittel-Gel 385-TEM).
Die Löttemperaturen in der Anwendung mit Bleifreiloten richten sich nach den durch die Lötumgebung, die Bauteilumgebung, den einzuhaltenden Anforderungen an den Lötstellen und den durch die Spitzengeometrie entstehenden Erfordernissen (z.B. SN100C - SnCu0.7Ni, mit 2.2% REL0- oder REM1-Flussmittelbefüllung, 'no clean'-zertifiziert).
TIP:
In Bezug auf Temperaturen gilt der Grundsatz => 'So tief wie möglich, so hoch wie notwendig!'
'AUCH BEI 400°C SPITZENTEMPERATUR FLIESST DAS LOT NICHT BESSER!'
Stark abgenutzte, verschmutzte Lötspitzen können mit einer Regenerationspaste (z.B. FG-100) besser benetzbar gehalten werden. Bei Verwendung von Regenerationspasten sind die Hinweise über deren Verwendung genau einzuhalten.
ACHTUNG: Auf der Leiterplatte, den Bauteilen oder deren Umgebung dürfen nach der Pastenverwendung keinerlei Regenerationspastenrückstände zurückbleiben. Nach Verwendung der Paste muss die Lötspitze einige Male mit Lot abgeschwemmt werden. Regelmässige Handlötschulungen erleichtern das Arbeiten und helfen bei der Vermeidung von Fehlern.
Schulungsangebote im Lötkompetenz-Zentrum Oetwil am See: www.elektronikladen.ch
TIP:
Vor Beendigung der Lötarbeiten oder vor längeren Pausen die gereinigte Lötspitze mit einer Lötzinnabdeckung versehen. Dies verringert oder verhindert ein zusätzliches Oxydieren der galvanisierten Fe-Oberfläche der Lötspitze bei Nichtgebrauch.
Basisstation HAKKO FR-850
Leistungsaufnahme: 112 Watt
Temperaturbereich: 50°C - 600°C
Luftdurchsatz: 1.5 - 5 l/min. (düsenabhängig)
Abmessungen 98mm (Breite) x 140mm (Höhe) x 165mm (Tiefe)
Gewicht 1.8 kg
Handstück FR-8501
Leistung: 105 Watt (bei 24 Volt Spannung)
Ableitwiderstand: < 2Ω
Streuspannung: < 2mV
Heizelement: Verbundheizung (Composite heater)
Anschlusskabel: 1.2 m
Länge ohne Kabel: 227mm (mit Düse NA01-C20)
Gewicht ohne Kabel: 70g (mit Düse NA01-C20)
ACHTUNG: keine Düsen im Lieferumfang enthalten
