Lötstation HAKKO FX-973-33, Rework-Station
Lieferzeit
2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen)
0 an Lager
SKU
HAK-0FX-973-33
CHF 1’830.00
Exkl. 8.1% MwSt. ,
exkl. Versandkosten
- ab 3 zu je CHF 1’740.00 und Sie sparen 5%
- ab 5 zu je CHF 1’650.00 und Sie sparen 10%
- ab 10 zu je CHF 1’530.00 und Sie sparen 16%
Lötstation HAKKO FX-973-33, Rework-Station
Die kompakte und leistungsstarke 3-Port-Station bietet mit 400 Watt eine hohe Leistung für moderne Rework-Anwendungen in der Elektronik. Sie ist mit einer integrierten Vakuumpumpe ausgestattet. Dank der Möglichkeit, 9 verschiedene Handteile anzuschliessen, ist die FX-973 eine professionelle Lösung für nahezu jede Lötaufgabe.
Passende Handlötkolben:
FX-9701 Standard Lötkolben (im Lieferumfang enthalten)
FX-9702 Stickstoff (N²) Lötkolben (optional)
FX-9703 Micro Lötkolben (optional)
FX-9704 Micro & Stickstoff (N²) Lötkolben (optional)
FX-9705 Lötpinzette (optional)
FX-9706 Micro Lötpinzette (optional)
FX-9707 Hochleistungs Lötkolben (optional)
FX-9708 Hochleistungs Stickstoff (N²) Lötkolben (optional)
FR-4103 Entlötpistole (im Lieferumfang enthalten inkl. N61-05)
Im Lieferumfang sind keine Lötspitzen sowie gegebenenfalls Stickstoffdüsen enthalten
Lötspitzen zu:
FX-9701: T39 Serie
FX-9702: T39 Serie & passende N²-Düsen
FX-9703: T50 Serie
FX-9704: T50 Serie & passende N²-Düsen
FX-9705: T51 Serie
FX-9706: T52 Serie
FX-9707: T53 Serie
FX-9708: T53 Serie & passende N²-Düsen
Entlötdüsen zu:
FR-4103: N61 Serie
Übersicht aller Lötspitzen T39-Serie als PDF-Download
Übersicht aller Lötspitzen T50-Serie als PDF-Download
Übersicht aller Lötspitzen T51-Serie als PDF-Download
Übersicht aller Lötspitzen T52-Serie als PDF-Download
Übersicht aller Lötspitzen T53-Serie als PDF-Download
Übersicht aller Entlötdüsen N61-Serie als PDF-Download
HAKKO Datenblatt FX-971/FX-972/FX-973/FR8501 de als PDF
HAKKO Datenblatt FX-971/FX-972/FX-973/FR8501 en als PDF
Lötstation HAKKO FX-973-33, Rework-Station
Die 3-Port-Lötstation FX-973 bietet mit 400 Watt eine hohe Leistung für moderne Rework-Anwendungen im Elektronikbereich. Sie unterstützt bis zu 9 Handstücke, verfügt über einen breiten Temperaturbereich und eine integrierte Vakuumpumpe.
Dank ihrer unzähligen Einsatzmöglichkeiten ist sie eine professionelle Lösung für nahezu jede Lötaufgabe.
Die FX-973 zeichnet sich durch ihre aussergewöhnliche Flexibilität im Einsatz aus. Die mit 400 Watt Leistung ausgestattete Station erreicht Temperaturen im Bereich von 50°C bis 450°C. Mit den Hochleistungshandstücken FX-9707 und FX-9708 sind sogar 500°C möglich. Die neue Generation der Aktiv-Lötspitzen sorgt für eine präzise Temperaturregelung und eine dynamische Leistungsführung. Damit gehört die Station zu den aktuell besten, die der Markt bietet. Diese hohe Leistungsfähigkeit ermöglicht präzises Arbeiten, selbst bei anspruchsvollen Rework-Anwendungen.
Die Lötstation ist für den Einsatz verschiedener Löt- und Entlöthandgeräte konzipiert. Neben dem Standard-Lötkolben können auch Mikro-Lötkolben, Hochleistungs-Lötkolben, Stickstoff-Lötkolben sowie unterschiedliche Lötpinzetten verwendet werden. Damit sind sowohl filigrane Arbeiten an empfindlichen Bauteilen als auch das Bearbeiten massereicher Lötstellen optimal möglich. Die Lötstation ist mit einer integrierten Vakuumpumpe ausgestattet und wird standardmässig mit der leistungsstarken Entlötpistole FR-4103 geliefert.
Die FX-973 3-Port-Lötstation wurde mit besonderem Fokus auf energieeffizientes Arbeiten entwickelt. Zur Energieeinsparung verfügt sie über eine einstellbare Auto-Sleep-Funktion sowie eine automatische Abschaltung nach einer vorher festgelegten Zeit. Dadurch erhöht sich gleichzeitig die Lebensdauer der Lötspitzen.
Die FX-973 verfügt über einen grossen LCD-Bildschirm, eine neue, intuitive Benutzeroberfläche, eine kabellose IR-Temperaturkompensation und arbeitet mit der neuen HAKKO-Control-Software. Zum Herunterladen der Software sind eine „Benutzerregistrierung“ und eine „Produktregistrierung“ erforderlich.
Highlights
● Breit gefächerter Anwendungsbereich
● 9 Handstückoptionen verfügbar
● Aussagekräftige Display-Anzeige
● Hohe Leistung für anspruchsvolle Baugruppen
● Schnittstelle zur HAKKO-Steuerungssoftware
● Software-Integration mit Leistungs-Tracker
● Infrarotkommunikation mit dem HAKKO Lötspitzenthermometer
● Temperaturabgleich Spitzenmessung <> Lötstation
● Automatische Sleep- und Shutdown-Funktion
● Umfangreiches Lötspitzensortiment für alle Anwendungsbereiche
● Optimales Temperatur- und Aufheizverhalten
Das FX-973 kann mit neun verschiedenen Handstücken verwendet werden, darunter einem Entlötwerkzeug. Diese werden an einen von drei Anschlüssen angeschlossen. Sind jedoch zwei oder drei der folgenden Handstücke angeschlossen (FX-9705, FX-9706, FX-9707, FX-9708 oder FR-4103), wechselt eines davon in den Stand-by-Modus und kann nicht gleichzeitig verwendet werden.
Sind nur ein oder gar keine der oben aufgelisteten Handstücke angeschlossen, können alle Handstücke gleichzeitig an allen Anschlüssen verwendet werden.
| SKU | HAK-0FX-973-33 |
|---|---|
| Lieferung | nur Schweiz |
| Hersteller | Hakko Corporation |
| Herstellungsland | Japan |
| Lagerbestand | an Lager |
| Lieferzeit | 2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen) |
| Einsatzgebiet | Rework-Station für allgemeine Lötarbeiten, Sonderlötarbeiten, Reparaturlötarbeiten, Micro Lötarbeiten, Kabelendverzinnung, Stickstofflöten und Entlöten |
| Schulung | Eine Geräteschulung findet im Rahmen der Grundkurse 'bleifreies Handlöten' in den Schulungsräumen des Lötkompetenz-Zentrum der Metallex AG in Oetwil am See statt. Geräteeinweisungen können aber auch durch unser geschultes Fachpersonal vor Ort (ab 10 Geräten) durchgeführt werden. |
| Garantie | Die Garantie für Neugeräte und neue Zubehörteile beträgt grundsätzlich 12 Monate ab Kaufdatum (Zeitpunkt des Übergangs der Ware zum Kunden). Die ausführlichen Garantiebestimmungen finden Sie in unseren AGB's auf der Webseite. |
| Kundendienst | Der Kundendienst wird in der Schweiz durch geschultes Personal der Firmen METALLEX AG und M. Lauenstein AG gewährleistet. Wir sind über folgende Kommunikationskanäle erreichbar: EMail, Telefon 043 843 33 22 |
| Service, Beratung und Verkauf | METALLEX AG Telefon: +41 (0)43 843 30 20 M. Lauenstein AG Telefon: +41 (0)62 891 67 61
|
| Selbstabholer | Bitte beachten Sie, dass wir für die Bereitstellung Ihrer gekauften Artikel etwas Zeit brauchen. Um unangenehme Wartezeiten zu vermeiden bitten wir Sie, uns vor Abholung Ihrer gekauften Artikel kurz zu kontaktieren, damit die Ware termingerecht bereitgestellt und übergeben werden kann. Sie erreichen uns zu den Bürozeiten an untenstehend aufgeführten Kontaktdaten. Für unsere Kunden, die nach dem Kauf im Webshop die gekauften Artikel direkt abholen möchten, können die Ware an folgender Adresse nach Bereitstellung in Empfang nehmen: www.elektronikladen.ch Telefon: +41 (0)43 843 33 22 |
| Gebrauchte Artikel und Geräte | Sie interessieren sich für gebrauchte Artikel und Geräte? Sie haben gebrauchte Artikel anzubieten/abzugeben? In der Rubrik 'Occasions-Markt' ist vielleicht das passende Gerät oder der gesuchte Artikel zu attraktiven Konditionen erhältlich. Denken Sie bitte daran, in Abwandlung zur normalen Garantieleistung (12 Monate) gilt für Käufe und Verkäufe in dieser Rubrik der Term 'Ver-, Gekauft wie gesehen' (vgl. AGB). Für Abgabeangebote und Kommissionsgeschäfte setzen Sie sich bitte mit uns unter 043 843 33 22 oder E-Mail support@elektronikladen.ch in Verbindung, wir beraten Sie gerne. |
| Angebot und Preisstellung | Die Preisstellung für Verkäufe in der Schweiz erfolgt, soweit nicht anders angegeben, grundsätzlich freibleibend pro Verkaufseinheit und in Schweizer Franken (CHF). Bitte beachten Sie, dass es sich je nach Produkt bei unseren Angeboten um tagesabhängige Preisstellungen handeln kann, welche entsprechenden Wechselkursbedingungen an der Börse unterliegen können. Wir sind bemüht Wechselkurse ohne Zeitverzögerungen in die Preisstellungen einfliessen zu lassen. Dies gilt auch für Produkte, welche in Ihrer Basispreisberechnung den Kursschwankungen der Rohmaterialbörse London Metall Exchange (LME) unterliegen. |
| In eigener Sache | Sie sind auf unserem Webshop gelandet. Wir bedanken uns herzlich für Ihr Interesse und hoffen, dass das Angebot Ihren Wünschen und Vorstellungen entspricht. Bei unseren Bemühungen, www.elektronikladen.ch immer weiter zu entwickeln und allfällige Schwachstellen auszumerzen, sind wir auf Ihre Hilfe angewiesen. |
| Newsletter | Eine Vielzahl von hervorragenden Lieferanten produziert für uns augezeichnete und praxisbewährte Produkte. Die Weiterentwicklung der Produkte zieht immer mehr Informationen nach sich, welche wir Ihnen nicht vorenthalten möchten. |
| Zugangsdaten | Für die Verwaltung Ihrer Zugangsdaten (Kundenlogin mit E-Mail Adresse und Passwort) sind Sie selbst verantwortlich. Ihre Zugangsdaten werden in unserem System vor unerlaubten Zugriffen geschützt und separat verwaltet. |

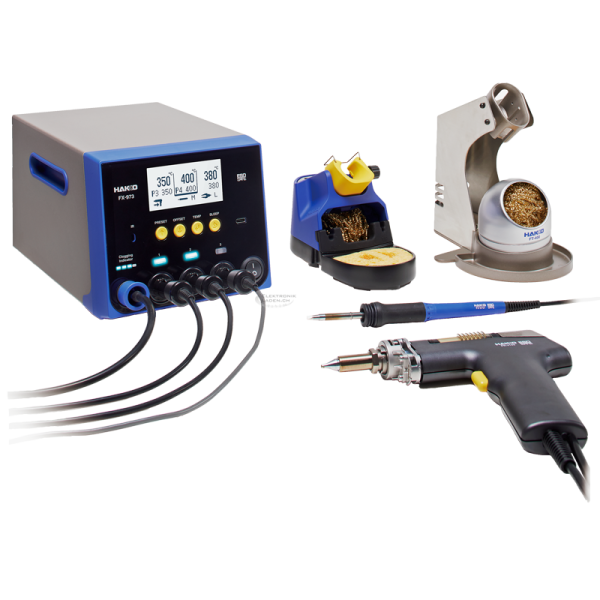

1x Lötstation HAKKO FX-973
1x Lötkolben FX-9701 - keine Lötspitzen im Lieferumfang enthalten
1x Lötkolbenhalter FH-215 - ink. Schwamm A5038 und Reinigungswolle A1561
1x Entlötpistole FR-4103-81 - Entlötdüse N61-05 im Lieferumfang enthalten
1x Entlötpistolenhalter FH-410 - ink. Reinigungswolle599-029 in Metallgehäuse FT-400
1x Werkzeugbox C5061 mit div. Zubehör
1x Farbband grün B5348 (VPE 2 Stück)
1x Farbband orange B5388 (VPE 2 Stück)
1x USB Kabel B5385
1x Stromkabel mit Schweizer Stecker
1x Bedienungsanleitung (Download)
Lötspitzen-Temperaturmessgerät (FG-100B)
Allgemeine Handlötarbeiten mit Rund-Spitzen und Meissel-Spitzen (THT-Löten)
Ein- und Auslöten von elektronischen Bauteilen auf Baugruppen mit meisselförmigen Spitzen
Entlöten mit integrierte Vakuumpumpe und Entlötwerkzeug FR-4103
Löten unter erschwerten Platzverhältnissen auf elektronischen Baugruppen mit abgesetzten, nadelförmigen, abgeflachten, konisch zulaufenden, profilierten und gekröpften Spitzen
Sonderlötungen mit breitem Spitzensortiment
Reparatur-Handlötarbeiten mit tunnelförmigen oder vierseitig geschlossenen Lötspitzen (quad)
Kabelendverzinnung mit Handlötkolben
IC- und QFP-Handlötarbeiten mit Hohlkehlenspitzen (einlöten, Lotbrücken entfernen usw.)
Verzinnen von Bauteilenden mit Meissel- oder Hohlkehlen-Spitzen
Flächenverzinnung von Lotpads auf Leiterplattenoberflächen mit meisselförmigen Spitzen
Allgemeine SMD-Handlötarbeiten mit geformten Lötspitzen (rund, meissel, spitz usw.).
Lötpinzette geeignet für 1005- sowie SOP-Bauteile (190W für kurze Lötzeiten)
Mikro-Lötpinzette für kleine Komponenten wie z.B. 0402-Bauteile (schneller Lötvorgang mit 140W)
Stickstofflöten (N2) wird mit entsprechenden Optionsteilen unterstützt.
Erweiterbar mit:
Stickstoffgenerator FX-780 oder FX-781
Stickstoff-Durchfluss-Messgerät FX-791
Mikro Lötarbeiten wird mit entsprechenden Optionsteilen unterstützt.
Mikro & Stickstoff Lötarbeiten wird mit entsprechenden Optionsteilen unterstützt.
Die richtige Temperatur verhilft zu einem guten Start! Nicht die angezeigte Temperatur des Lötgerätedisplays (bei analogen Geräten Pfeil auf der Temperaturanzeige) ist entscheidend, massgebend für gute Lötergebnisse ist die an der Lötspitze gemessene Hitze.
TIP: Als Faustregel gilt => Liquidus der eingesetzten Legierung plus 120°C max.
Beispiel
SnCu0.7Ni => Liquidus 227°C
SnAg3.8Cu0.7 => Liquidus 217°C
Sn63Pb37 => Liquidus 183°C
'AUCH BEI 400°C FLIESST BLEIFREIES LOT NICHT BESSER!'
ACHTUNG: Bei Composit-Handlötsystemen (HAKKO) nach Möglichkeit die Spitzen nicht mit nassen Schwämmen reinigen. Je nach Spitzengeometrie muss die Temperatur angehoben werden.
Nach Spitzenwechsel Temperatur an der Spitze neu ermitteln (Lötspitzen-Temperaturmessgerät HAKKO FG-100 / HAKKO FG-101). Lötspitzen mit genügend Lot vorverzinnen. Dadurch wird eine entsprechende Wärmebrücke zum Lötpunkt gebildet und die Wärme auf die zu lötenden Punkte optimal übertragen.
Löten ohne Flussmittel ist nicht sinnvoll. Oberflächen oxydieren und können mit einem entsprechenden Flussmittel aufgebrochen und für den Lötprozess oxydfrei gehalten werden (REL0, REM1, bei 2.2% Flussmittelbefüllung im Röhrenlot/Lötdraht, 'no clean'-zertifiziert). Bei stark oxydierten Oberflächen empfiehlt sich die Verwendung eines zusätzlichen Flussmittels (Cobar Flussmittel-Gel 385-TEM).
Die Löttemperaturen in der Anwendung mit Bleifreiloten richten sich nach den durch die Lötumgebung, die Bauteilumgebung, den einzuhaltenden Anforderungen an den Lötstellen und den durch die Spitzengeometrie entstehenden Erfordernissen (z.B. SN100C - SnCu0.7Ni, mit 2.2% REL0- oder REM1-Flussmittelbefüllung, 'no clean'-zertifiziert).
TIP:
In Bezug auf Temperaturen gilt der Grundsatz => 'So tief wie möglich, so hoch wie notwendig!'
'AUCH BEI 400°C SPITZENTEMPERATUR FLIESST DAS LOT NICHT BESSER!'
Stark abgenutzte, verschmutzte Lötspitzen können mit einer Regenerationspaste (z.B. FG-100) besser benetzbar gehalten werden. Bei Verwendung von Regenerationspasten sind die Hinweise über deren Verwendung genau einzuhalten.
ACHTUNG: Auf der Leiterplatte, den Bauteilen oder deren Umgebung dürfen nach der Pastenverwendung keinerlei Regenerationspastenrückstände zurückbleiben. Nach Verwendung der Paste muss die Lötspitze einige Male mit Lot abgeschwemmt werden. Regelmässige Handlötschulungen erleichtern das Arbeiten und helfen bei der Vermeidung von Fehlern.
Schulungsangebote im Lötkompetenz-Zentrum Oetwil am See: www.elektronikladen.ch
TIP:
Vor Beendigung der Lötarbeiten oder vor längeren Pausen die gereinigte Lötspitze mit einer Lötzinnabdeckung versehen. Dies verringert oder verhindert ein zusätzliches Oxydieren der galvanisierten Fe-Oberfläche der Lötspitze bei Nichtgebrauch.
Basisstation HAKKO FX-973
Leistungsaufnahme: 400 Watt
Temperaturbereich: 50°C - 450°C
Temperaturbereich: 50°C - 500°C mit Hochleistungs Lötkolben / 330°C - 500°C mit Entlötpistole
Leerlaufstabilität: ±3°C / mit Hochleistungslötkolben und Entlötpistole: ±5°C
Ausgang: AC 24 Volt
Vakuumgenerator: Vakuumpumpe, Doppelzylinder-Typ
Vakuumdruck (max.): 80 kPa (600 mmHg)
Saugströmung: 15 l/min.
Abmessungen 158mm (Breite) x 135mm (Höhe) x 254mm (Tiefe)
Gewicht 5.3 kg
Lötkolben FX-9701
Leistung: 95 Watt (bei 24 Volt Spannung)
Ableitwiderstand: < 2Ω
Streuspannung: < 2mV
Heizelement: Verbundheizung (Composite heater)
Anschlusskabel: 1.2 m
Länge ohne Kabel: 206mm (inkl. Lötspitze T39-D24)
Gewicht ohne Kabel: 31g (inkl. Lötspitze T39-D24)
ACHTUNG: keine Lötspitze im Lieferumfang enthalten
Entlötkolben FR-4103 (Entlötpistole)
Leistung: 140 W (24 V)
Ableitwiderstand: >2Ω
Streuspannung: >2mV
Heizelement: Verbundheizung (Composite heater)
Standarddüse: Entlötdüse N61-05, Düsenöffnung Ø 1.0 mm, Typ S
Länge (ohne Kabel): 168 mm (mit Düse N61-05 Ø 1.0mm)
Gewicht (ohne Kabel): 190 g (mit Düse N61-05 Ø 1.0mm)
Kabellänge: 1.2 m
